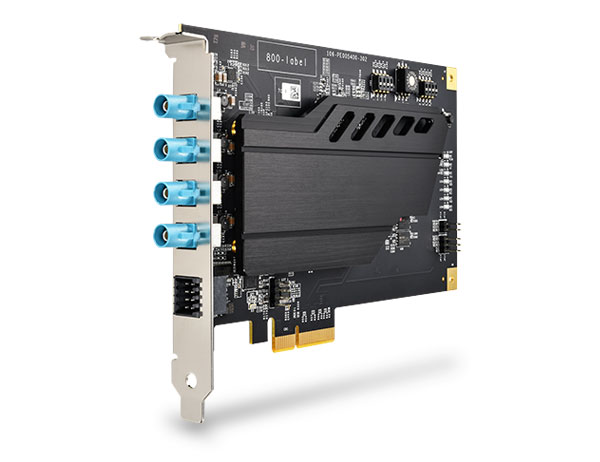

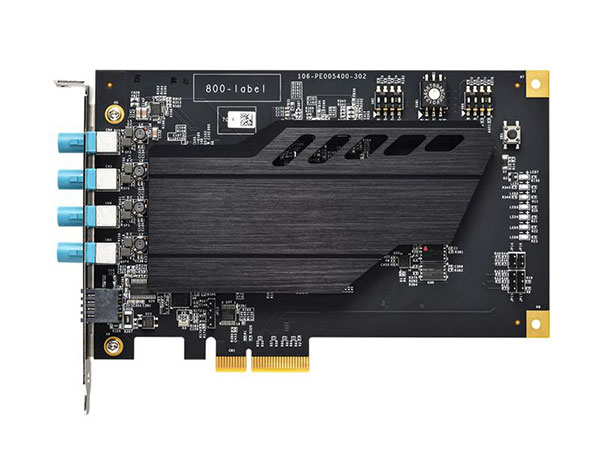

PCIe-NPL54

Der PCIe-NPL54 ist ein kostengünstiger, lüfterloser 4-Kanal-GMSL2-Framegrabber für einen breiten Temperaturbereich, der entwickelt wurde, um der wachsenden Nachfrage nach einer nahtlosen Integration von GMSL2-Kameras für den Automobilbereich in x86-Systeme gerecht zu werden. Da Edge-AI-Anwendungen – wie autonomes Fahren, ADAS und Outdoor-AMRs – zunehmend auf robuste Sensoreingaben angewiesen sind, bietet der PCIe-NPL54 eine außergewöhnliche Leistung und ermöglicht eine zuverlässige Kameraintegration in anspruchsvollen Umgebungen.

Der PCIe-NPL54 ist treiberfähig für ausgewählte GMSL2-Kameras für den Automobilbereich, die aufgrund ihrer überragenden Leistung im Außenbereich die bevorzugte Wahl für Edge-AI-Anwendungen sind. Selbst unter dynamischen Lichtverhältnissen liefern diese Kameras hochwertige Bilder mit 120–140 dB HDR und LED-Flicker-Mitigation (LFM), während der ISP auf der Kameraseite die Bildeinstellungen innerhalb eines einzelnen Bildes durch automatische Belichtung, automatische Verstärkungsregelung und automatischen Weißabgleich feinabstimmt. Automobil-GMSL2-Kameras bieten auch Vorteile bei der Bereitstellung, darunter eine kompakte Bauweise und eine vereinfachte Verkabelung – mit einem einzigen Koaxialkabel für Strom und Signal –, die mit FAKRA-Steckern für eine robuste Konnektivität gesichert ist. Darüber hinaus gewährleisten ihre Schutzarten IP67 und IP69K einen zuverlässigen Betrieb in staubigen und nassen Umgebungen.

Der PCIe-NPL54 wurde mit fortschrittlicher FPGA-Technologie entwickelt und bietet eine kostengünstige Lösung mit minimalem Stromverbrauch: weniger als 20 W beim Streaming von vier 5-MP-GMSL2-Kameras mit 30 FPS. Dank seines energiesparenden Designs kann er ohne Lüfter bei Temperaturen von bis zu 70 °C betrieben werden. Die Single-Slot-Breite der Karte und die PCIe Gen2 x4-Schnittstelle gewährleisten die Kompatibilität mit robusten, platzsparenden Edge-AI-Plattformen. Das integrierte Stromversorgungsdesign bezieht die gesamte erforderliche Energie aus dem PCIe-Anschluss, sodass kein externer 6-poliger Stromanschluss erforderlich ist und die Installation vereinfacht wird.

Der PCIe-NPL54 wurde für Präzision und Skalierbarkeit entwickelt und verfügt über einen GPS-PPS-Eingang für die Frame-Synchronisation über mehrere PCIe-NPL54-Einheiten und LiDAR-Systeme hinweg, wodurch eine genaue Datenausrichtung für die Sensorfusion gewährleistet wird. Ein GPS-PPS-Ausgang spiegelt den Eingang wider und ermöglicht so die Verkettung mehrerer Einheiten über eine einzige GPS-PPS-Quelle. Darüber hinaus verfügt der PCIe-NPL54 über einen automatischen Wiederherstellungsmechanismus, der das GMSL2-Kamerastreaming nach unerwarteten Unterbrechungen aufgrund elektrostatischer Entladungen (ESD) automatisch wiederherstellt.

Der PCIe-NPL54 ist ein hochmoderner GMSL2-Framegrabber, der für Edge-KI-Anwendungen entwickelt wurde, die auf x86-basierten Systemen basieren, wo native MIPI-Schnittstellen auf Intel- und AMD-Plattformen in der Regel rar sind. Er definiert die Kategorie der GMSL2-Framegrabber neu, indem er Erschwinglichkeit, Effizienz und fortschrittliche Funktionalität vereint – und ist damit ideal für Automobil- und Industrieumgebungen geeignet.
